TMA 800
TMA 800
● Точное измерение температуры стеклования и точек снятия напряжений.
● Широкий температурный диапазон: от комнатной температуры до 800°C (опционально –90°C до 800°C с системой RCS).
● Высокочувствительный датчик LVDT фиксирует мельчайшие изменения размеров с исключительной точностью.
Введение
TMA 800 построен на проверенной вертикальной конструкции с использованием современной системы подвеса на масляной подушке, обеспечивающей стабильность и точность для измерения термического расширения, температуры стеклования и других термомеханических свойств широкого спектра материалов.

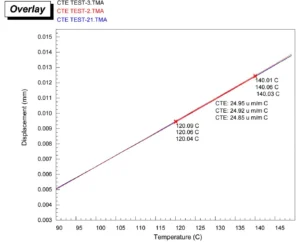

Прибор обеспечивает высокое качество данных для анализа коэффициентов термического расширения (CTE), релаксации напряжений и изменения размеров. Идеально подходит для высоконадежных применений в электронике, композитах, современных полимерах и других областях. Широкий рабочий температурный диапазон от -90°C до 800°C и несколько режимов испытаний обеспечивают универсальность и соответствие различным требованиям.

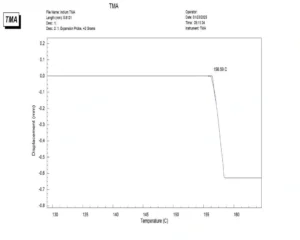

Термическое расширение является основной причиной механических напряжений и отказов в электронных компонентах, сборках PCB и многослойных структурах. Точное определение температуры стеклования — точки начала размягчения и снятия напряжений — критично для разработки продукта, производительности и надежности в термических условиях.
TMA 800 — это прочная, удобная в использовании система для рутинных испытаний и продвинутых исследований. Прибор оснащен моторизованным подъемом печи для безопасного перемещения после загрузки и интегрированными датчиками положения для защиты оператора. Металлическая печь рассчитана на тысячи часов надежной работы, а вертикальная геометрия поддерживает образцы от нескольких микрон до более чем одного сантиметра — идеально для измерения небольших компонентов и материалов с низким расширением, таких как печатные платы.
Независимо от того, исследуете ли вы высокопроизводительные материалы или проверяете компоненты для суровых условий эксплуатации, TMA 800 обеспечивает точность, надежность и удобство, необходимые современным лабораториям.
Особенности
Вертикальное выравнивание для точности
В отличие от большинства TMA с U-образной геометрией, TMA 800 имеет прямую вертикальную конструкцию. Это минимизирует трение, обеспечивает равномерное приложение силы, снижает шум и деформацию образца, гарантируя высокую точность измерений.
Система подвеса на масляной подушке (эксклюзив для TMA 800)
Даже незначительный механический шум или случайное воздействие могут исказить результаты при размягчении или переходе. Система подвеса поддерживает полный вес зонда и катушки силы, обеспечивая точное приложение силы и снижая вибрации, защищая деликатные материалы.
Сменные зонды и держатели образцов
Легко переключаться между зондами для расширения, изгиба и проникновения для разных испытаний. Специальные аксессуары позволяют удобно закреплять пленки, волокна и другие деликатные образцы, поддерживая стандартизированные методы испытаний.
Продвинутая компьютеризированная работа
TMA 800 полностью компьютеризирован, большинство функций управляется через интуитивно понятный интерфейс программного обеспечения. Предварительно калиброванный температурный датчик обеспечивает точные показания, а процедуры калибровки просты даже для быстрого сканирования или сложных образцов.
- Отображение данных в реальном времени
- Автоматическая установка нуля и измерение высоты образца
- Оптимизация и наложение кривых
- Архивирование программ, сравнение и автоматизированные вычисления

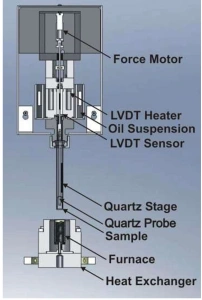

Поперечное сечение TMA
TMA 800 — отличное решение для лабораторий, ищущих экономичный и высокопроизводительный прибор для соответствия требованиям по термическому расширению — особенно в электронике, аэрокосмической отрасли, композитах и других чувствительных областях.
- Холодная поверхность охлаждается теплообменником, который легко подключается к внешнему чиллеру одним болтом, упрощая работу при низких температурах.
- Высота печи 40 мм обеспечивает широкую и равномерную температурную зону, гарантируя однородный нагрев по всей длине образца.
- Высокочувствительный датчик LVDT фиксирует изменения размеров на уровне микрон и позволяет отслеживать большие смещения.
- Погружной поплавок поддерживает полный вес зонда и стержня, уменьшая вибрации и защищая чувствительные кварцевые компоненты.
- Стержень и зонд полностью поддерживаются уникальной системой подвеса на масляной подушке AMI, обеспечивая бесконтактное движение и точное управление силой при переходах размягчения.
Будь то определение температуры стеклования, измерение CTE или изучение структурной деформации, TMA 800 оптимизирован для обеспечения точности, воспроизводимости и уверенности в результатах лаборатории.
Технические характеристики TMA 800
| Параметр | Значение |
|---|---|
| Модель | TMA 800 |
| Изотермическая стабильность | ± 0.4 °C |
| Управление зондом | Система масляной подушки и электронная сила |
| Тип термопары | Тип K (никель-хромель) |
| Температурный диапазон | От комнатной температуры до 800 °C (−80 °C до 800 °C с системой RCS) |
| Программа нагрева | 0.1 °C/мин до 60 °C/мин |
| Точность температуры | 1 °C |
| Прецизионность температуры | 1 °C |
| Максимальный размер образца | До 10 мм в длину |
| Максимальная нагрузка | 2N |
| Система охлаждения | Водяное охлаждение (стандарт); RCS охлаждение (опционально) |
| Методы испытаний | Расширение, растяжение, проникновение, 3-точечный изгиб, сжатие, дилятометр |
| Требования к питанию | 100–120 / 220–240V, 60 / 50Hz |
| Опции | Многоканальный контроллер подачи газа (переключение до 4 газов) |
