Автоклавы Raypa Top Line — линейка вертикальных лабораторных автоклавов напольного исполнения с камерой от 58 до 169 литров. Это старшая серия испанского производителя RAYPA, рассчитанная на фармацевтику, биотехнологии и исследовательские центры. Все модели работают в средах, регулируемых требованиями FDA, GMP и GLP.

Четыре серии линейки

Все серии построены на одной платформе и различаются набором систем обработки загрузки.

Серия	Ключевая система	Под какую загрузку	Объёмы
TLV-S	Базовая комплектация	Универсальная: твёрдые и жидкие загрузки	58, 83, 124, 169 л
TLV-PD	Суперсушка	Стекло, пористые твёрдые тела, упакованные предметы, сложная геометрия	58, 83, 124, 169 л
TLV-FA	Быстрое охлаждение	Жидкости: водные растворы, жидкий агар, бульон	58, 83, 124, 169 л
TLV-DUAL	Суперсушка + быстрое охлаждение	Любые загрузки, включая смешанный поток	58, 83, 124, 169 л

Почему выбирают автоклавы Raypa Top Line

• Соответствие FDA, GMP и GLP. Аудиторский след, электронные подписи и резервное копирование включаются одной настройкой.
• Полностью безбумажный процесс. Записи хранятся в контроллере, на локальном сервере, в сети LIMS или в облаке.
• Автоматизация рутины. Кнопочное открывание двери, автоматический налив воды и прямой слив с водяным охлаждением.
• Мгновенная генерация пара. Цикл начинается быстрее, ожидание выхода на режим сокращается.
• Встроенный вакуумный насос. Начальный форвакуум удаляет воздух из камеры до подачи пара.
• Возможность апгрейда. Комплект PRE-DUAL готовит любой автоклав Top Line к последующей установке систем суперсушки и быстрого охлаждения.
• Производство в Испании. Все автоклавы проектируются и собираются на заводе RAYPA в Барселоне по Европейской директиве по оборудованию под давлением (PED).

Серии подробно

TLV-S — универсальные автоклавы

Базовая серия линейки для стерилизации твёрдых и жидких загрузок. Модель подходит промышленным и исследовательским лабораториям фармацевтической, химической и биотехнологической отраслей.

Если специальные требования к сушке или скорости охлаждения отсутствуют, начинать выбор стоит именно с этой серии. Она дешевле остальных, но сохраняет всю электронику и связь линейки Top Line.

TLV-PD — система суперсушки

Серия оснащена нагреваемой рубашкой и водокольцевым насосом высокой производительности. Такое сочетание даёт эффективную сушку после цикла.

Именно эту серию выбирают для стекла, пористых материалов, упакованных твёрдых предметов и объектов сложной геометрии. Обычный автоклав оставляет на таких загрузках конденсат, а здесь загрузка выходит сухой.

TLV-FA — система быстрого охлаждения

Система включает радиальный вентилятор, водяной охлаждающий змеевик, воздушный компрессор и поддержку давления. Гибкие зонды заказываются отдельно — установить можно до двух штук.

Серия создана для жидкостей: водных растворов, жидкого агара и лизогенного бульона. Поддержка давления не даёт жидкости вскипеть при охлаждении, поэтому флаконы не бьются и среда не выплёскивается. Кроме того, с гибкими зондами доступна стерилизация с контролем по F₀.

Твёрдые загрузки серия тоже обрабатывает.

TLV-DUAL — обе системы сразу

Старшая серия объединяет суперсушку и быстрое охлаждение в одном аппарате. В комплекте идут нагреваемая рубашка, вакуумный насос высокой производительности, радиальный вентилятор, водяной змеевик и воздушный компрессор.

Серия рассчитана на лаборатории со смешанным потоком: жидкости, питательные среды, герметично закрытые изделия, предварительно заполненные шприцы, стеклянная посуда, пористые твёрдые тела и упакованные предметы. Один аппарат закрывает все задачи, поэтому второй автоклав не нужен.

Соответствие FDA, GMP и GLP

Это главное отличие линейки Top Line от более простых серий. Соответствие обеспечивается на двух уровнях: настройкой самого контроллера и внешним программным обеспечением для управления записями.

При включении функций FDA автоматически активируются полный аудиторский след, цифровые подписи и резервное копирование. Программное обеспечение поставляется в двух вариантах: с локальным хранением данных для максимальной приватности или с размещением на серверах производителя.

Дополнительно RAYPA оказывает услугу квалификации оборудования на соответствие FDA и GMP — как для контроллера, так и для внешнего ПО.

Контроль процессов и прослеживаемость

Способов фиксировать результаты цикла несколько.

Без цифрового архива: встроенный принтер бумажных чеков, внешний принтер этикеток и сканер штрихкодов.

С цифровым архивом: память контроллера, локальный сервер, сеть LIMS или облако. Такой набор позволяет подстроиться под инфраструктуру конкретной лаборатории, а не наоборот.

Облачная платформа и удалённая поддержка

Облачное решение обеспечивает централизованное управление несколькими автоклавами, формирование отчётов под ваш формат, прослеживаемость для аудитов и шифрование SSL. При необходимости платформу разворачивают на частном сервере через Docker, а также интегрируют с Active Directory или LIMS.

Отдельно стоит отметить техническую поддержку. Заявку можно оформить прямо с контроллера, экран контроллера передаётся специалисту через TeamViewer, а состояние оборудования диагностируется удалённо. Проблему часто выявляют до того, как автоклав остановится.

Таблица моделей и габаритов

Модель	Объём камеры общий/полезный, л	Полезные размеры камеры Ø × В, мм	Внешние размеры Д × Г × В, мм
TLV-50	58 / 56	400 × 450	610 × 870 × 1060
TLV-75	83 / 81	400 × 650	610 × 870 × 1110
TLV-110	124 / 118	500 × 600	710 × 980 × 1160
TLV-150	169 / 155	500 × 850	710 × 980 × 1310
TLV-50FA	58 / 56	400 × 450	610 × 870 × 1060
TLV-75FA	83 / 81	400 × 650	610 × 870 × 1110
TLV-110FA	124 / 118	500 × 600	710 × 980 × 1160
TLV-150FA	169 / 155	500 × 850	710 × 980 × 1310
TLV-50PD	58 / 56	400 × 450	610 × 870 × 1060
TLV-75PD	83 / 81	400 × 650	610 × 870 × 1110
TLV-110PD	124 / 118	500 × 600	710 × 980 × 1160
TLV-150PD	169 / 155	500 × 850	710 × 980 × 1310

Габариты серии TLV-DUAL уточняйте при запросе: объёмы камер совпадают с остальными сериями, однако дополнительное оборудование влияет на размеры корпуса.

Что можно стерилизовать

Все автоклавы линейки обрабатывают пластик, металлические предметы, стеклянную посуду, пакеты с отходами, питательные среды и жидкости.

Для сложных загрузок — пористых твёрдых тел, упакованных изделий и объектов сложной геометрии — нужна серия TLV-PD или TLV-DUAL с системой суперсушки. Кроме того, любая модель дооснащается гибким温 температурным зондом для более точной обработки жидких загрузок.

Аксессуары

• Комплект PRE-DUAL — подготовка автоклава к будущей конвертации в серию TLV-DUAL
• Второй гибкий зонд — улучшенная стерилизация жидких загрузок и контроль по F₀

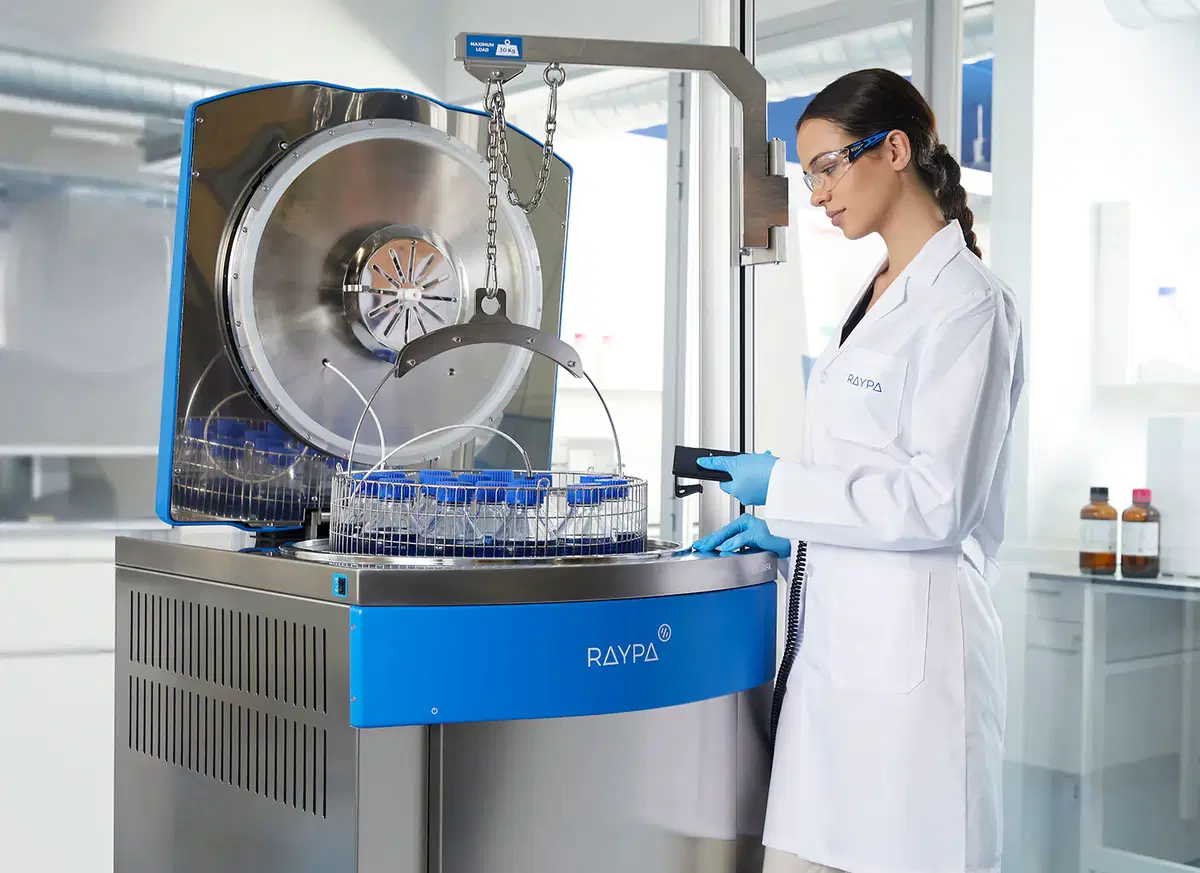

• Встроенный кран — монтируется сбоку автоклава для загрузки тяжёлых предметов
• Мобильный кран — независимый, с собственным аккумулятором
• Корзины для чистых загрузок
• Корзины для грязных загрузок и загрузок с риском пролива
• Поддон для сбора жидкостей — используется вместе с проволочными корзинами
• Барабан — для медицинских инструментов и биологически опасных загрузок

Для крупных автоклавов кран стоит закладывать в комплектацию сразу. Это мера предупреждения травм при загрузке и выгрузке, а не опция для удобства.

Требования к установке

Каждой модели нужны три подключения: вход воды, слив в дренаж и электропитание.

Вода должна быть очищенной и подаваться под давлением. Если очищенной воды в лаборатории нет, дополнительно устанавливается система водоподготовки — учитывайте это в бюджете проекта заранее.

Где применяются

• Фармацевтическое производство и контроль качества
• Биотехнологические лаборатории
• Химическая промышленность
• Научно-исследовательские центры
• Чистые помещения
• Университеты и вузовские лаборатории
• Микробиологические лаборатории с высокими требованиями к документированию

Когда нужна именно линейка Top Line

Ответ упирается в требования к документированию. Если лаборатория работает под FDA, GMP или GLP, проходит аудиты или готовит досье, эта линейка обязательна: аудиторский след и электронные подписи здесь встроены, а не докупаются.

Если же таких требований нет, а нужна надёжная стерилизация в рутинном режиме, разумнее рассмотреть линейку Classic Line. Она заметно дешевле при сопоставимом качестве камеры и сборки.

Купить автоклавы Raypa Top Line в Алматы

Компания Lab Eco Technology поставляет лабораторное оборудование по всему Казахстану, офис находится в Алматы. Мы подбираем конфигурацию под вашу методику, помогаем с таможенным оформлением, поставляем расходные материалы и запасные части.

1. Подбор модели, объёма камеры и аксессуаров под ваши загрузки
2. Коммерческое предложение со сроками поставки
3. Доставка в любой регион Казахстана
4. Пусконаладка и обучение персонала
5. Сервисная поддержка и поставка расходников

Напишите, что вы стерилизуете и какой объём загрузки нужен — подберём серию и рассчитаем стоимость.

Частые вопросы

Какой объём камеры доступен?

От 58 до 169 литров в зависимости от модели. Полезный объём составляет от 56 до 155 литров.

Подойдёт ли автоклав для работы под FDA и GMP?

Да, это ключевая особенность линейки. При включении функций FDA активируются аудиторский след, цифровые подписи и резервное копирование.

Чем TLV-PD отличается от TLV-FA?

Назначением. Серия TLV-PD сушит загрузку после цикла и рассчитана на стекло и пористые материалы. Серия TLV-FA быстро охлаждает жидкости и рассчитана на среды и растворы.

Можно ли добавить сушку или охлаждение позже?

Да. Комплект PRE-DUAL готовит автоклав к последующей установке систем суперсушки и быстрого охлаждения. Заказывайте его сразу, если бюджет разнесён по этапам.

Нужна ли очищенная вода?

Да. Вода подаётся очищенной и под давлением. При её отсутствии потребуется установка системы водоподготовки.

Как загружать тяжёлые предметы?

Через встроенный боковой кран или мобильный кран с аккумулятором. Для больших камер это рекомендуемая опция по соображениям безопасности.

Где производится оборудование?

В Испании, на заводе RAYPA в Барселоне. Конструкция соответствует Европейской директиве по оборудованию под давлением (PED).
