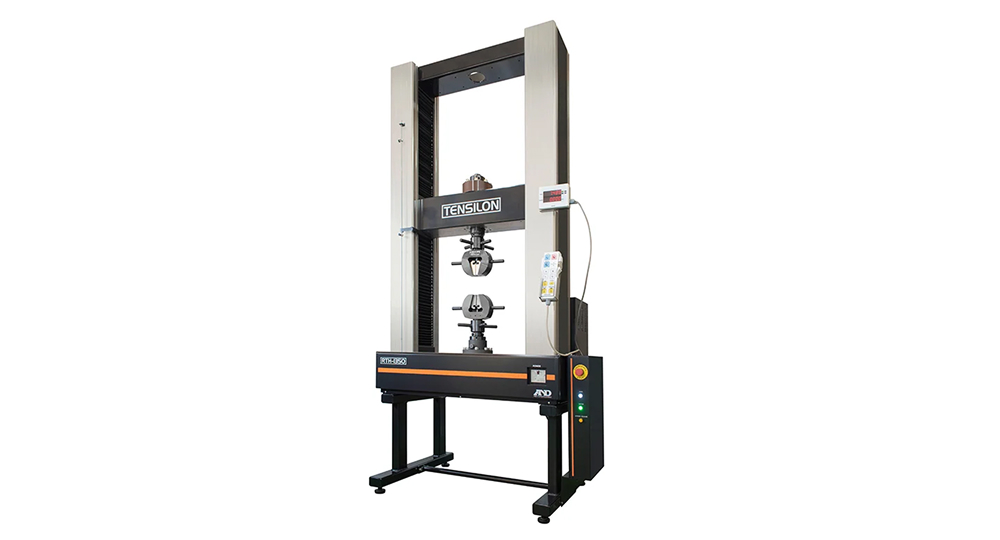

RTH Series TENSILON — Универсальная испытательная машина для испытания материалов

Преимущества

Испытательная машина мирового класса 0.5, расширенный диапазон скорости 0.0001~1500 мм/мин, высокая скорость дискретизации 0.2 мс без потери мгновенных изменений нагрузки, низкий уровень шума с учетом требований лабораторной среды.

Цветная сенсорная панель

Цветная сенсорная панель обеспечивает отличную видимость и удобство управления.

Условия испытаний	Выбор режима
Экран выполнения испытания

TACT (TENSILON Advanced Controller for Testing)

Система обработки данных TACT оптимизирована для TENSILON и обеспечивает самую быструю в отрасли скорость дискретизации 0.2 мс.

Серия TACT обеспечивает расширенные функции анализа данных, расчетов и хранения информации, а также повышает удобство управления испытательной машиной.

Изображения экранов

Display & Commander

Серия RTH оснащена удобным пользовательским интерфейсом для расширенного управления.

Дисплей

Съемный цифровой дисплей для отображения нагрузки и перемещения. Крепится магнитным способом к любой части машины, не мешает фиксации образца и позволяет свободно регулировать положение.

Способ крепления	Магнитное крепление
Отображаемые данные	Нагрузка / Перемещение
Нагрузка	6-значная индикация
Перемещение	6-значная индикация

Нагрузка

6-значная индикация, единицы измерения автоматически выбираются из kN, N, mN.

Перемещение

Минимальное отображение 1/1000, съемный дисплей обеспечивает более организованное рабочее пространство.

Commander

Компактный пульт управления для контроля испытательной машины. Может крепиться к верхней, нижней, левой или правой части цифрового дисплея.

Кнопки ручного управления имеют эргономичный дизайн, яркую цветовую индикацию и различный размер для удобства использования. Jog-диск позволяет точно перемещать траверсу вверх и вниз путем вращения вручную.

Применение

Широкий ассортимент прикладных решений A&D для расширенных испытаний.

Испытательные захваты для измерения прочности

Винтовые захваты	Пневматические захваты	Компрессионная клетка
Клиновые захваты	Компрессионное приспособление	Компрессионное приспособление для испытания на изгиб

Устройства для измерения удлинения

Серия SG — тензометрическое устройство для измерения расстояния между контрольными метками

Устройства для температурных и климатических испытаний

Камеры постоянной температуры и влажности, устройства для высокотемпературных испытаний, устройства для сверхнизкотемпературных испытаний, оборудование для испытаний при высокой влажности в газовой среде, оборудование для испытаний при высокой влажности в вакууме, устройства для испытаний методом погружения.

Габариты рамы нагрузки

	Размеры (мм)
RTH-1350	897(W)x650(D)x460(H)
RTH-1225/1310 RTI-1225-1310	710(W)x555(D)x630(H)

Технические характеристики

	RTH-2430	RTH-2410	RTH-1350	RTH-1310	RTH-1225
Двигатель	Цифровой сервомеханизм
Максимальная нагрузка	300kN	100kN	50kN	10kN	2.5kN
Эффективная ширина испытания	590mm			420mm
Диапазон скорости траверсы	0.0001～500mm/min	0.0001～1000mm/min		0.0001～1200mm/min	0.0001～1500mm/min
Точность скорости траверсы	±0.1%
Произвольная скорость	Шаг 0.0001mm/min в пределах диапазона скорости
Точность позиционирования	±0.1% от номинала (±0.01mm при номинале менее 10mm)
Скорость возврата траверсы	300, 600 mm/min	600, 1200 mm/min			825, 1600 mm/min
Точность измерения нагрузки	±1% от номинала	±0.5% от номинала
Калибровка нагрузки	Однокнопочная калибровка с встроенной схемой в тензодатчике, функция распознавания номинала датчика.
Скорость дискретизации	0.2msec
Уровень шума	70dBA или менее		65dBA или менее		60dBA или менее
Габариты (ШxГxВ)	1144x1040x2560mm	1144×700×2275mm	987×610×1655mm	785×451×1555mm
Вес	1450kg	800kg	350kg	130kg
Потребляемая мощность / Питание / Автомат	5.1kW / 7.6kVA / 40A	3.1kW / 6.0kVA / 30A	1.6kW / 3.3kVA / 20A	475W / 1.7kVA / 15A	275W / 700VA / 15A
Температура и влажность окружающей среды	Температура 5~40℃, влажность 20~80%RH без образования конденсата
